Pretvarači za solarne sustave napajanja

Pretvarači se u solarnim sustavima napajanja koriste za pretvorbu istosmjernog napona 24V u izmjenični 230V, 50Hz, za napajanje trošila.

MOSFET switching tehnologija

mikroprocesorska DSP regulacija

mogućnost punjenja akumulatora iz mreže i povrata energije iz akumulatora u mrežu (rekuperacija)

čisti sinusni izlazni valni oblik

INVERTER TIP DXS

nazivne snage 1000, 2500 i 4000  / 48 VDC (VA)
1000, 2000 i 3000  / 24 VDC
ulazni naponi DC 24V i 48V    +20% / -15%
izlazni napon AC 230V ± 1,5% ,  50Hz
promjena frekvencije ±0,1% za samostalan rad
valni oblik sinusni, THD < 4% pri linearnom teretu
preopteretivost 50% 30 sekundi / 24V
100% 30 sekundi / 48V
stupanj djelovanja oko  0,9 – 0,92 pri nazivnim uvjetima ovisno o ulaznom naponu i izlaznoj snazi
sinkronizacija s mrežom 50Hz ±4%
hlađenje prisilno
zaštite kratki spoj na izlazu – elektronički
preopterećenje – elektronički
preduboko pražnjenje baterije
signalizacija LCD display
uključeno/isključeno (beznaponski kontakt)
dimenzije (ŠxVxD) 380 x 270 x 440 mm – samostalno kućište

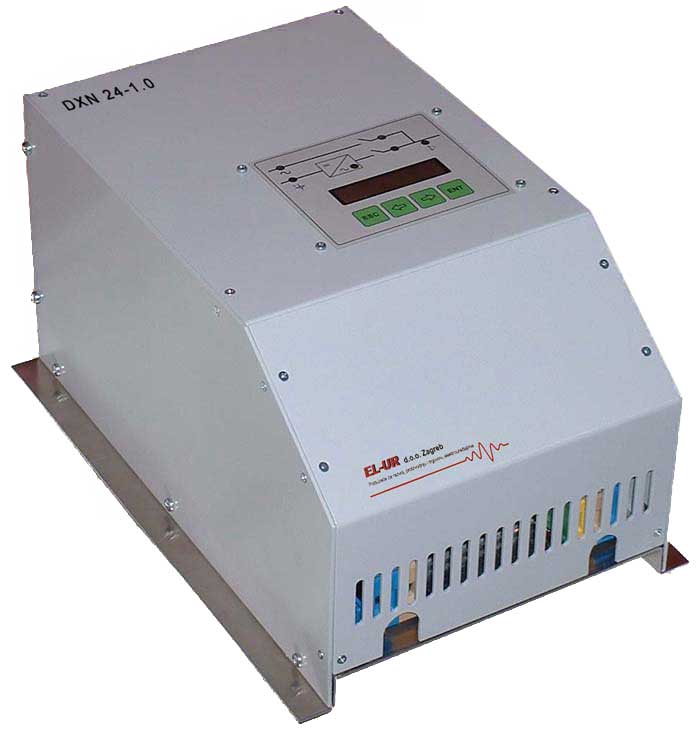

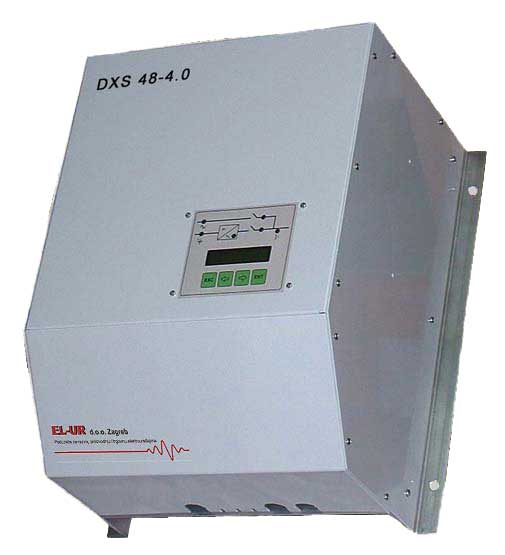

DXS24-1 DXS48-4

Pretvarač tipa DXS 24-2.0-UPS ima "standby" funkciju za smanjenje potrošnje iz baterije kada radi u prazom hodu.

Pretvarač ima ulaz za izmjenični napon 230V, te se s njim može sinkronizirati. Trošila mogu biti napajana iz istosmjernog napona 24V ili izmjeničnog napona 230V. Logika pretvarača radi tako da prijelaz s jednog izvora na drugi može biti besprekidan te se prema trošilima ponaša kao besprekidno napajanje – UPS.

Mikroprocesorska DSP(digital signal processing) tehnologija-digitalna obrada signala preko mikrokontrolera.

Relej za signalizaciju RAD/KVAR.

LCD pokazivač i 4 tipke.

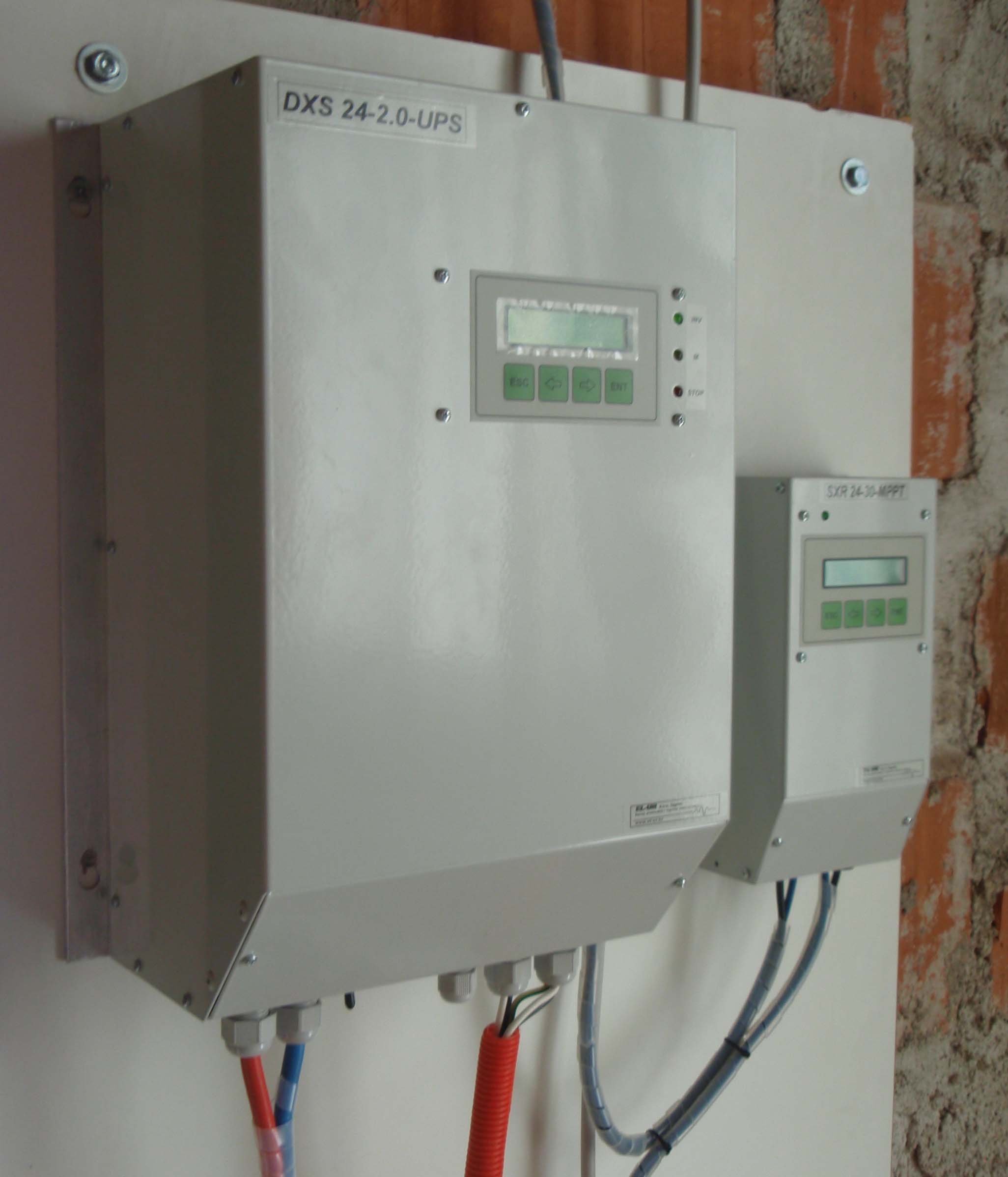

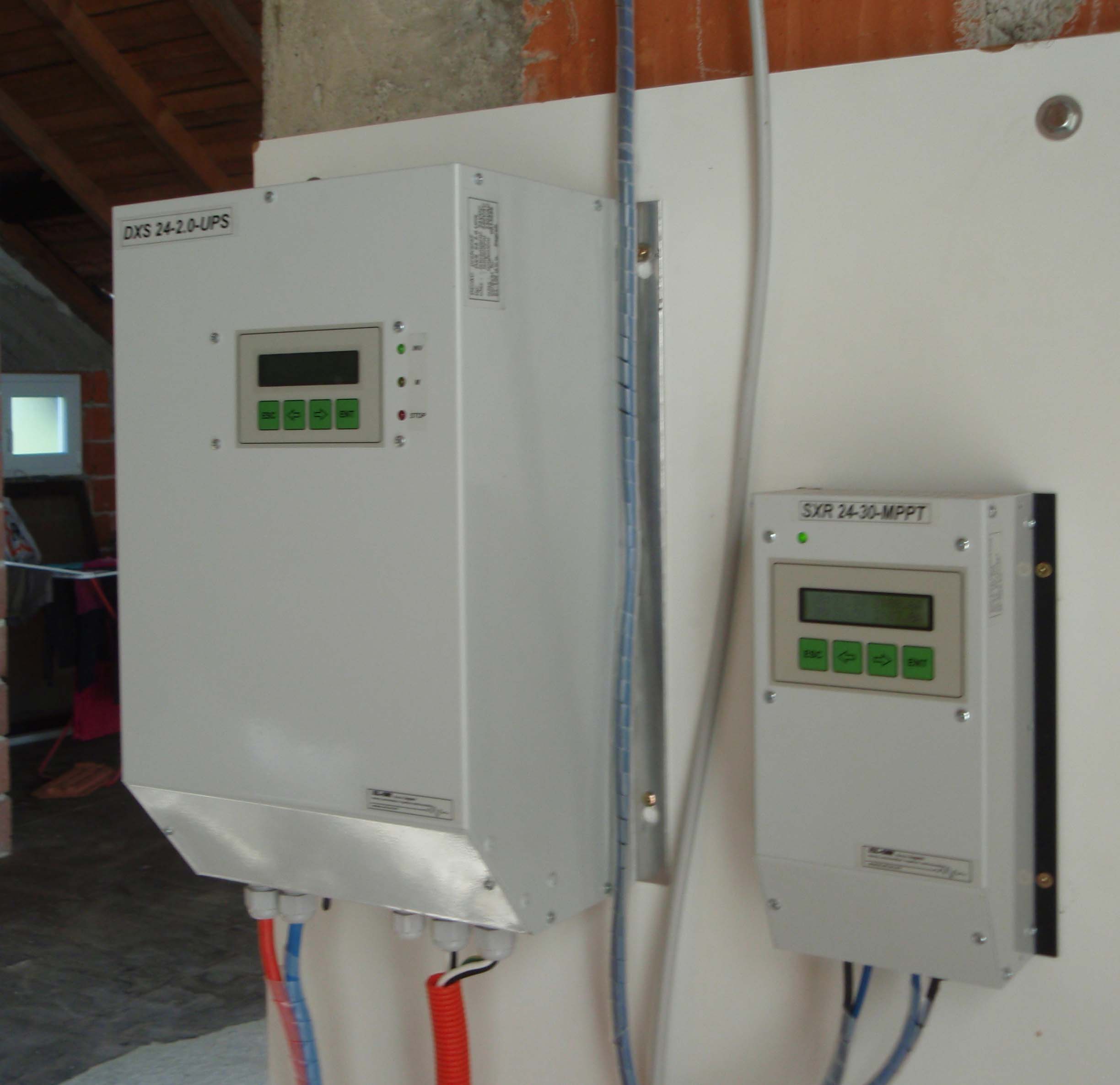

DXS i SXR DXS i SXR

INVERTER TIP SXV 24-1500

nazivne snage (kVA) 1,5
ulazni naponi DC 21 – 30V
izlazni napon AC 230V ± 2% , 50Hz ± 0,1%
valni oblik sinusni, THD < 4% pri linearnom teretu
dinamička točnost pri promjeni tereta 100% ± 6% kroz 1ms
hlađenje prisilno
zaštite kratki spoj na izlazu - elektronički
preopterećenje - elektronički
nizak i visok ulazni napon 24 VDC
potrošnja u stand-by načinu rada < 2W
stupanj mehaničke zašite IP 20
radna temperatura od 0°C do 40°C
dimenzije (š x v x d) 205 x 130 x 440 mm
masa (kg) oko 15

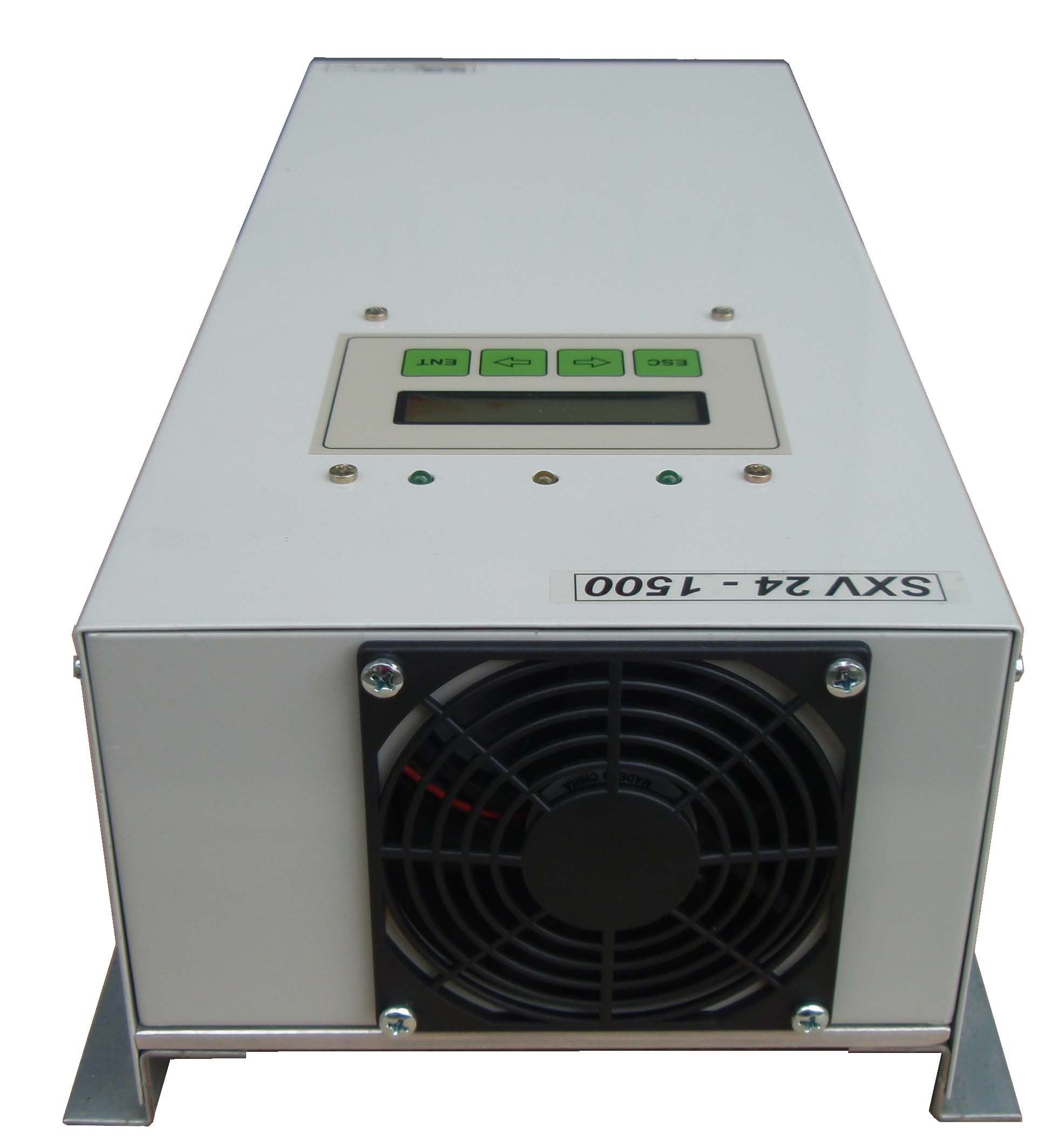

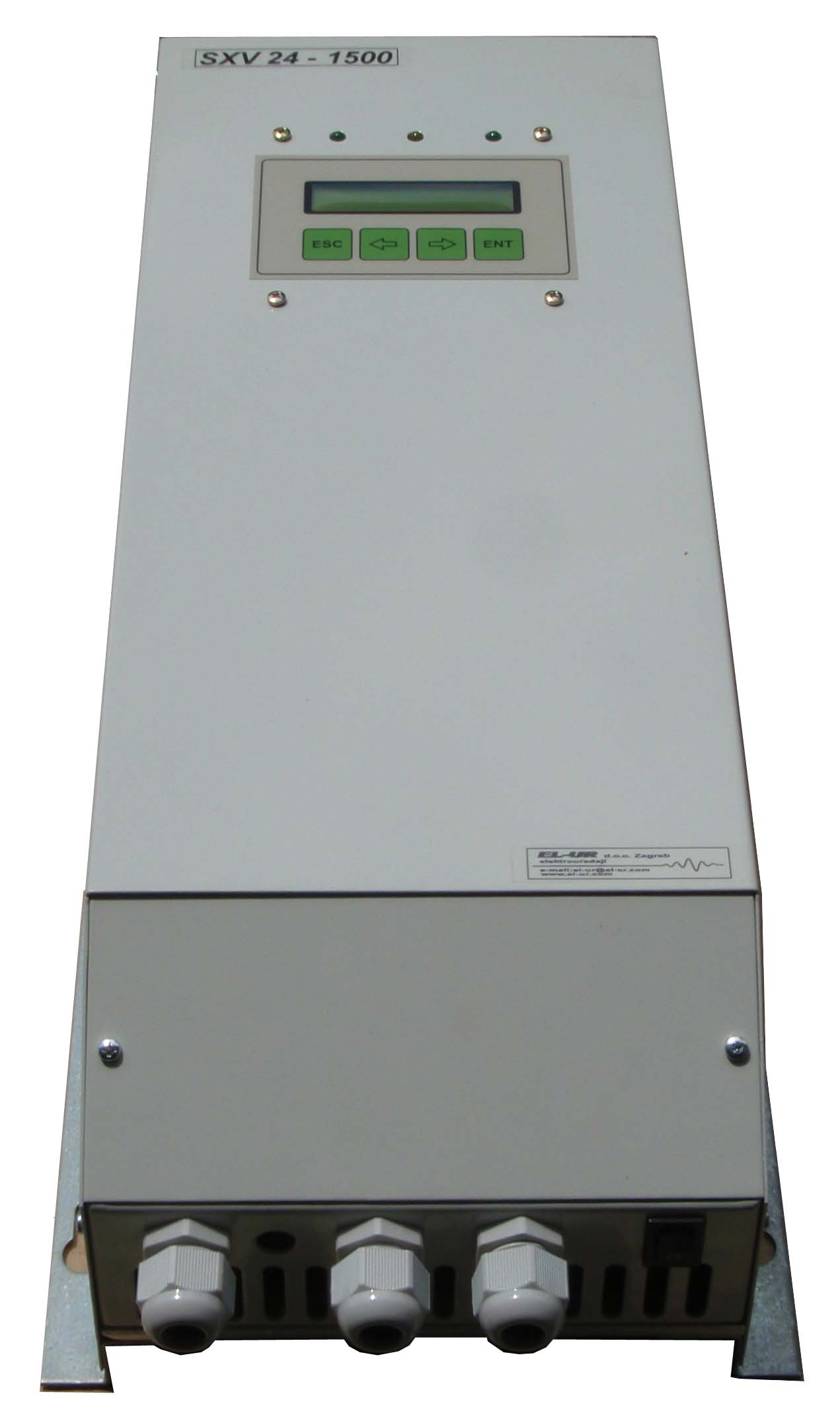

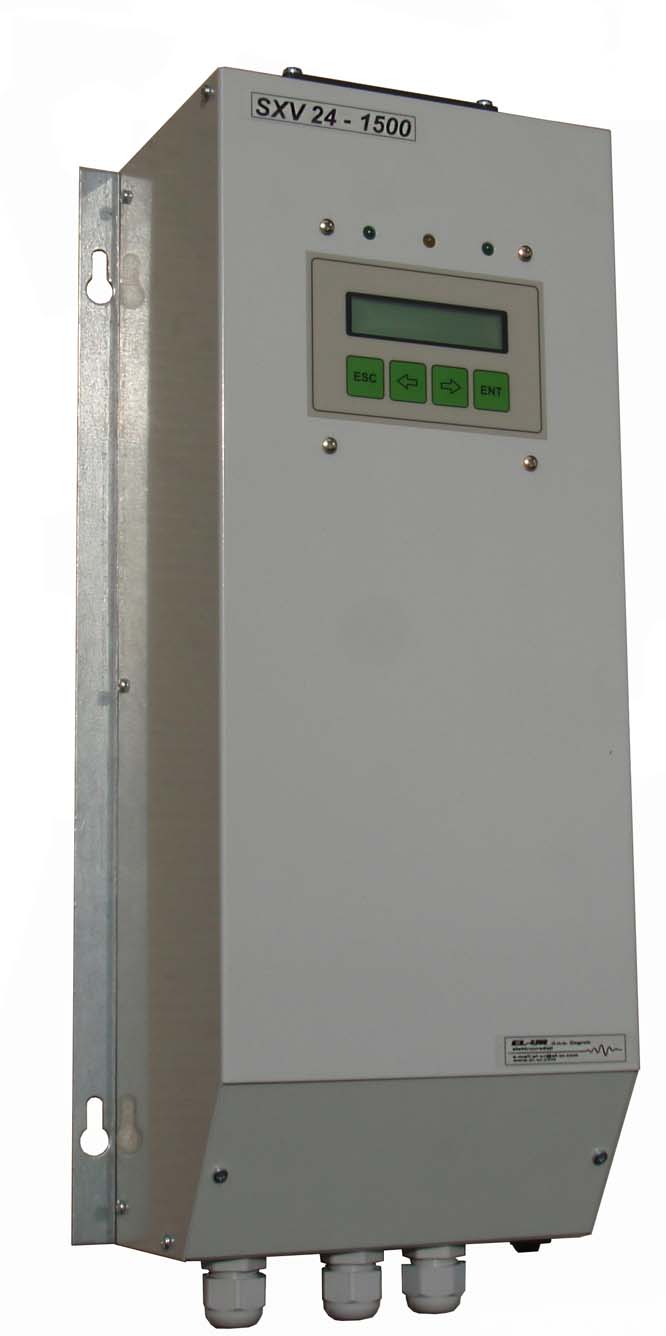

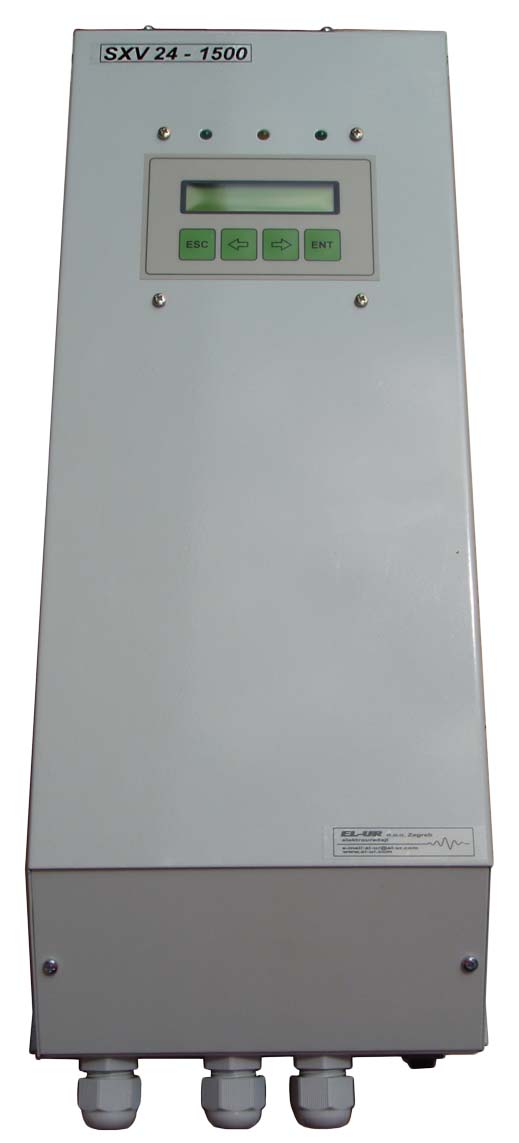

SXV 24-1500 SXV 24-1500 SXV 24-1500

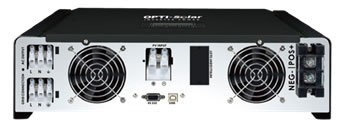

HIBRIDNI PRETVARAČ 3KW

Solarni inverter SP snage 3kW idealan je za kućanstva. Prema trošilima se ponaša kao UPS, zbog mogućnosti zadovoljavanja potrošnje iz nekoliko izvora napajanja:

  1. solarnih modula
  2. baterija
  3. mreže

Pretvarač ima ugrađen MPPT punjač baterije, izlazni napon je čisti sinusni, mikroprocesorska kontrola punjenja, ugrađen LCD display, višestruki način rada.

Njegova posebnost je da može raditi bez baterija, tj. ima mogućnost da energijom dobivenom iz solarnih modula napaja trošila, što znači značajnu uštedu u samoj investiciji jer nisu nužne baterije za rad. Nadogradnja sustava je uvijek moguća.

U slučaju da solarni moduli daju premalo energije i ne pokrivaju ukupnu potrošnju, tada se razlika uzima iz mreže. Znači, trošila je moguće napajati kombinacijom energije dobivene iz sunca i one iz mreže (i baterija, ako postoje).

hibridni pretvarač

Načini rada:

  1. Mrežno vezani
  2. Kombinirani: solarni modul-mreža-baterija
  3. Samostalni ("off-grid") sistem
nazivne snage (VA) 3000
ulaz za solarne module 150-500 V / 18A max.
izlazni napon AC 230V ± 2% , 50Hz ± 0,1%
valni oblik sinusni
baterija 48 V
hlađenje prisilno




PRETVARAČI ZA UGRADNJU U ORMARE

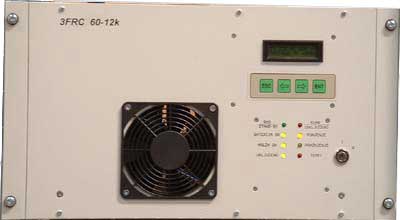

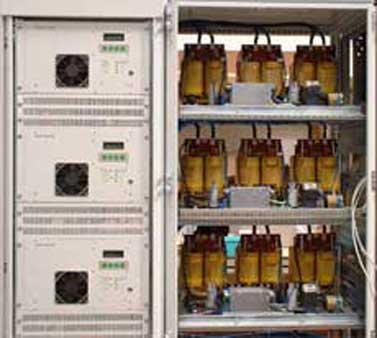

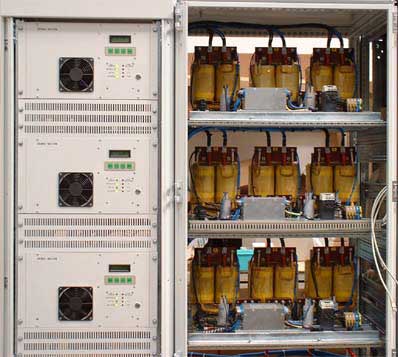

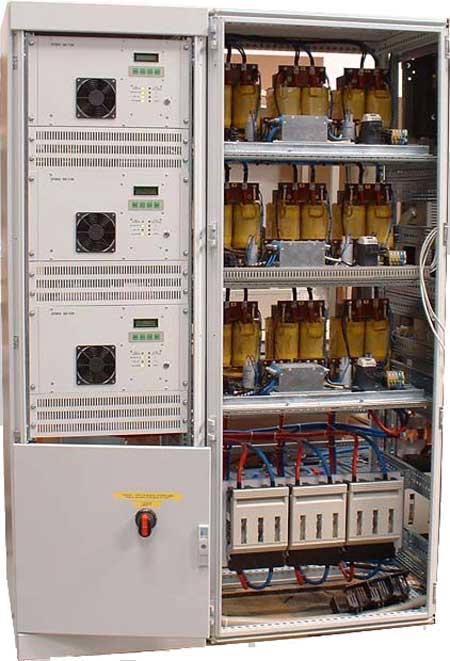

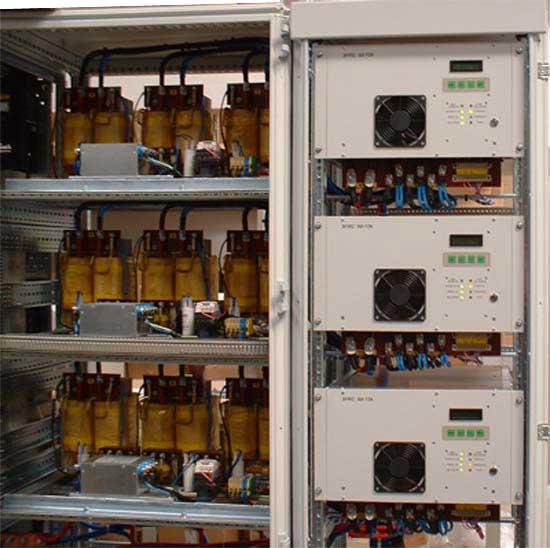

solar1 solar2 solar4 solar3
