ISPRAVLJACI ZA FORMIRANJE

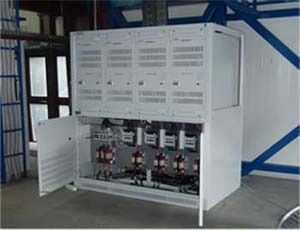

		PRETVARAČI ZA FORMIRANJE AKUMULATORSKIH BATERIJA tipa SMC 330/175 Ovi pretvarači imaju mogućnost pretvorbe energije u dva smjera i to: 1. izmjenični napon u istosmjerni 2. istosmjerni napon u izmjenični Moguća primjena ovih pretvarača je uproizvodnji akumulatorskih baterija koje pri proizvodnji zahtjevaju ne samo punjene nego i pražnjenje. Takav postupak je uobičajen kod proizvodnje olovnih akumulatorskih baterija bez održavanja. OSNOVNI PODACI Pretvarači su izvedeni modularno, predviđeni za ugradnju u ormare. Upravljanje pretvaračem je ostvareno računalom, a putem međusklopa RS485. Ovime se postiže umrežavanje i upravljanje velikim brojem modula, putem samo jednog računala, a time i velike mogućnosti automatizacije proizvodnog procesa. Za potrebe servisa i podešavanja predviđeno je lokalno upravljanje pojedinačnog modula pomoću LCD zaslona i tipkovnice s 4 tipke.
	TEHNIČKI PODACI:

AC strana	3x400V +5%/-10%, 50Hz
	cosφ≥0,98 pri Pn
	THD≤8%

DC strana	0-330V podesivo u koracima po 1,7V
	max. struja 175A

PRETVARAČI ZA FORMIRANJE AKUMULATORSKIH BATERIJA

tipa RINV20 i RINV30

Ovi pretvarači imaju mogućnost pretvorbe energije u dva smjera i to:

1. izmjenični napon u istosmjerni

2. istosmjerni napon u izmjenični

Moguća primjena ovih pretvarača je uproizvodnji akumulatorskih baterija koje pri proizvodnji zahtjevaju ne samo punjene nego i pražnjenje. Takav postupak je uobičajen kod proizvodnje olovnih akumulatorskih baterija bez održavanja.

OSNOVNI PODACI

Pretvarači su izvedeni modularno, predviđeni za ugradnju u ormare širine 600mm.

Upravljanje pretvaračem je ostvareno računalom, a putem međusklopa RS485.

Ovime se postiže umrežavanje i upravljanje velikim brojem modula, putem samo jednog računala, a time i velike mogućnosti automatizacije proizvodnog procesa.

Za potrebe servisa i podešavanja predviđeno je lokalno upravljanje pojedinačnog modula pomoću LCD zaslona i tipkovnice s 4 tipke.

TEHNIČKI PODACI:

PRETVARAČ RADI KAO ISPRAVLJAČ ( AC/DC )

pretvara izmjenični napon 230V u istosmjerni

ULAZ	230 VAC +10%/-15% 50Hz
	cos φ ≥0,98 pri Pn
	THD≤8%
	2-350 V podesivo u koracima po 1,7V
IZLAZ

	20A max. za RINV 20
	30A max. za RINV 30
	podesivo u koracima 1%In

PRETVARAČ RADI KAO IZMJENJIVAČ ( DC/AC )

Pretvara istosmjerni napon baterije u izmjenični,

te energija iz akumulatorske baterije vraća u mrežu

ULAZ	100-330 VDC
	230 VAC +10%/-15% prilagođava se trenutnom iznosu mrežnog napona
IZLAZ

	sinusni valni oblik struje koju vraža u mrežu cos φ≥0,98 pri Pn
	THD≤8%
	struja pražnjenja baterije podesiva od 0-In ( 20A i 30A ) u koracima po 1%

PDF format

ISPRAVLJAČI ZA FORMIRANJE


	ZA DETALJNIJE INFORMACIJE KONTAKTIRATI NA TELEFON 01/3886669 ILI NA MAIL el-ur@el-ur.com
